메카니칼씰 B2란? 특징과 용도, 구조와 고장 주요 원인, 선택 기준 한 번에 정리

B2 메카니칼씰은 펌프, 모터, 회전축 장비에서 가장 많이 사용되는 싱글 스프링 타입 메카니칼씰입니다.

메카니칼씰을 선택할 때 종류가 많아 각자의 사용 조건에 맞지 않는 제품을 선택하는 경우가 많습니다.

B2 메카니칼씰의 구조, 용도, 현장에서 자주 발생하는 실수와 선택 기준을 정리해보겠습니다.

B2 메카니칼씰 특징과 용도

- 싱글 스프링 타입

- 스프링 드라이브 방식

- 쉬운 조립 및 해체

- 저압용 메카니칼씰

- 구조가 단순하고 가격이 비교적 저렴

- 유지, 보수가 쉬워 산업 현장에서 가장 흔하게 사용

보통 냉각수 펌프, 급수 펌프, 순환 펌프, 보일러, 농/공업용 양수기, 산업용 모터에 적용된다.

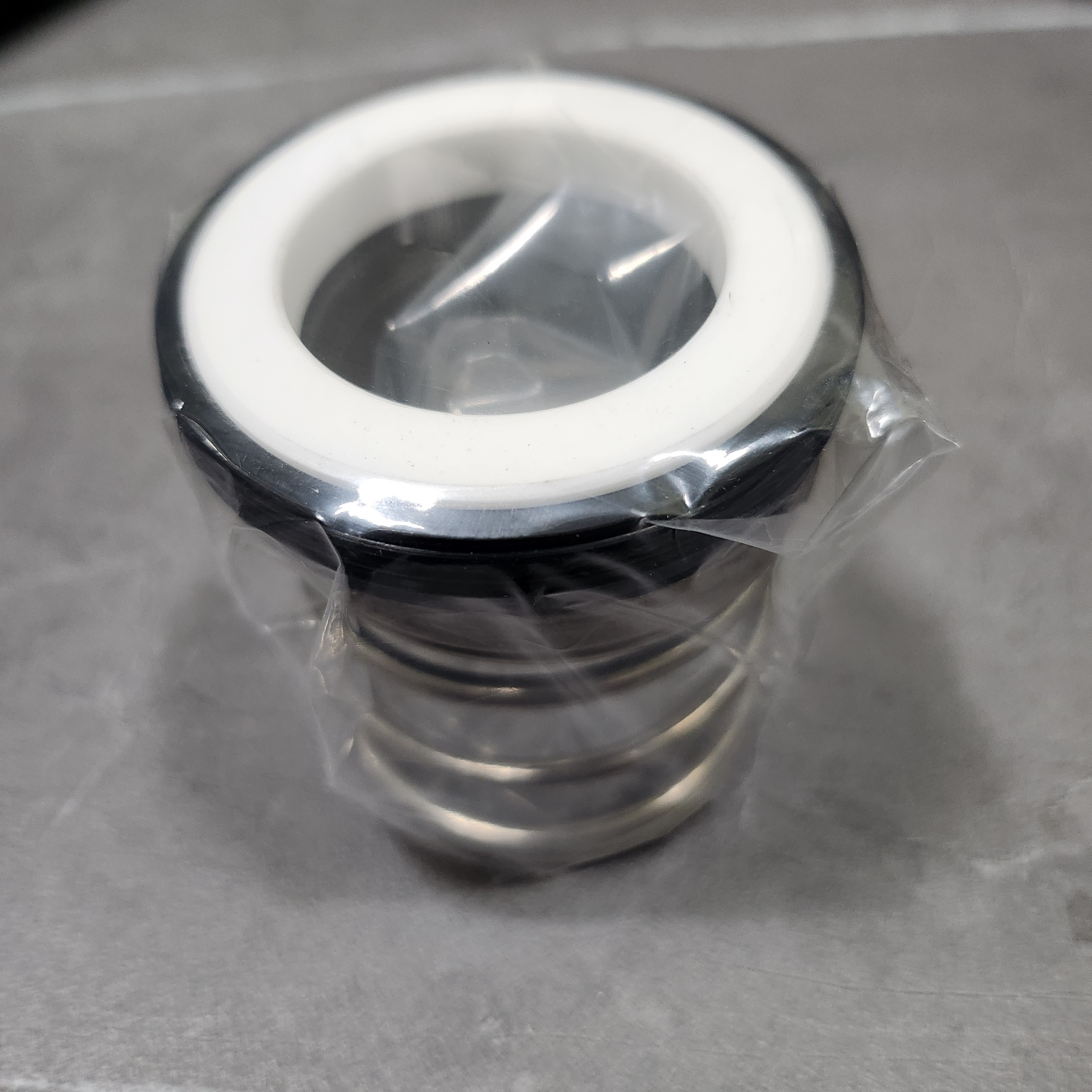

- 회전자

- 고정자

- 스프링

B2 메카니칼씰의 주요 고장 원인은 마모 및 열 손상, 오염, 진동 등 복합적인 기계적 환경적 요인이 있습니다.

회전자와 고정자의 접촉면이 지속적인 마찰로 인해 마모 및 열에 의한 균열과 변형이 생길 수 있고, 이로 인해 누설이 발생할 수 있습니다. 유체 오염, 과도한 진동, 불순물 유입 등은 마찰을 심화시켜 메카니칼 씰의 수명을 단축시킵니다.

또한 재질의 선택 시에도 사용하는 환경 및 조건에 맞게 사용하지 않으면 고장의 원이이 될 수 있습니다.

메카니칼씰 선택 시 샤프트 직경, 유체, 온도, 재질 정도는 확인 후 선택해야 됩니다.

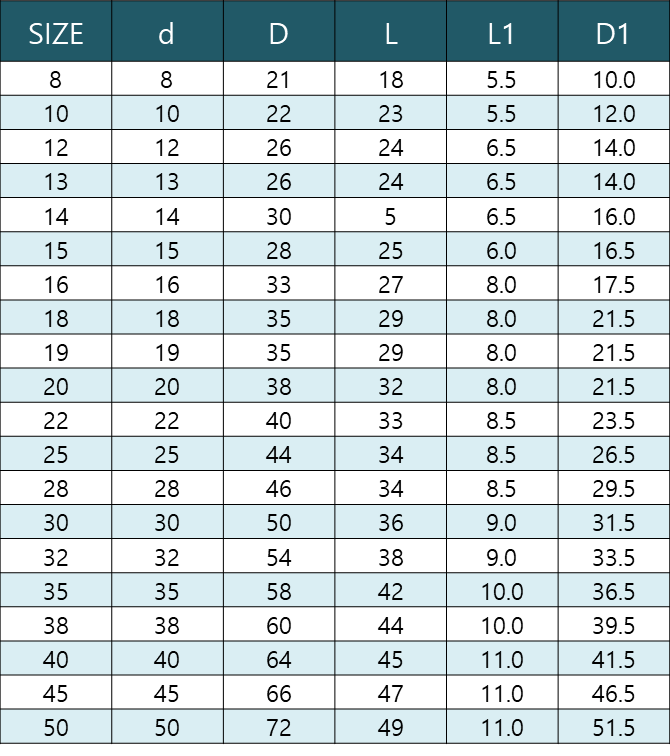

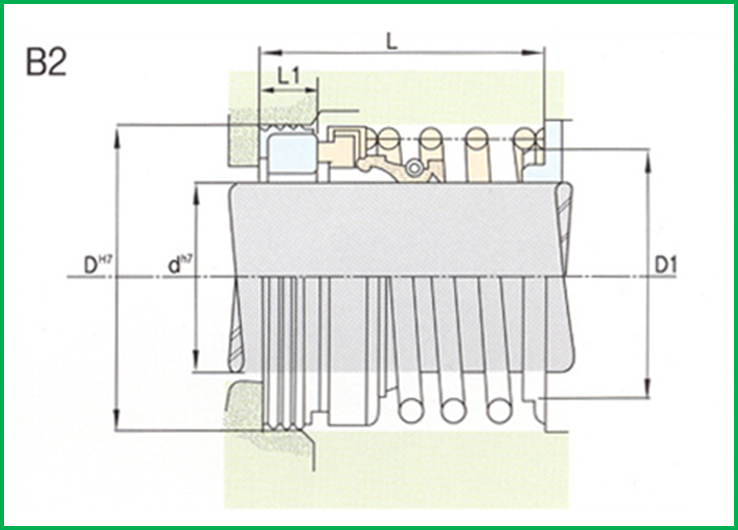

아래의 스펙과 단면도 및 치수를 확인하여 사용 가능 여부를 확인하여 선택합니다.

B2 메카니칼씰은 범용성과 정비성이 뛰어난 기본형 메카니칼씰입니다. 하지만 조건에 맞지 않게 사용하면 손상이 빠르게 발생합니다. 단순 교체가 아닌 사용 환경을 정확히 점검한 후 선택하는 것이 가장 중요합니다.
